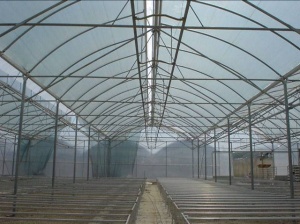

توسعه و تجهیز گلخانه های کشور

عرض دهنه 60/9 متر

ارتفاع ستون ها20/5 متر

ارتفاع نهایی40/7 متر

 فاصله ستون های جانبی 4 متر

ج- کانال هدایت آب باران

این کانال ها از جنس آلومینیوم برای جمع آوری و هدایت آب باران به پهنای 150 میلی متر و ارتفاع 130 میلی متر تعبیه شده اند که کلیه آنها در همه جهات آب بندی شده و دارای خروجی به قطر 27 در هر 2 متر طول میباشد. اضافه بر آن شیارهائی با یک روزنه در هر متر در آن تعبیه شده اند تا با جذب آب از حرکت قطرات آن روی پلاستیک جلوگیری نماید.

در مواقع باران شدید، برخی مواقع آب از شیار ها به داخل گلخانه میچکد. این مورد فقط در مواقع شدید و نادر روی میدهد. کانال هدایت آب باران توسط قلاب از تیرهای افقی آویخته میشود. کانال همچنین دارای شیارهائی جهت اتصال پلاستیک با قلاب بدان است. شکل V مانند زیر این کانال باعث میشود که حتی وقتی باران بسیار کم است هم، آب در آن باقی نماند و تخلیه شود و بدین ترتیب رسوبی بجا نخواهد ماند. محل تخلیه آب باران خارج از گلخانه خواهد بود. ساختار سیستم زهکش منتهی به مخزن تخلیه inox میشود.

د- قاب پنجره ها

     - ضربدری ایستاده : برای بهتر شدن نمای گلخانه، در فاصله هر 50 متر، در صورت لزوم یک پنجره ایستاده بین دو رأس نصب میشود. شیشه پنجره با بادبندی ضربدری با دو قطعه لوله توسط لولاها و دو تکیه گاه افقی دیگر نصب میشود. لوله های مورب گالوانیزه با قطر 25 و ضخامت 2 میلی متر در محل سوراخ در دو انتهای آن ثابت میشود. مقطع لوله های افقی قطر 60  و ضخامت 5/1 میلی متر در حالیکه لوله پائینتر گالوانیزه و قطر 60 و ضخامت 5/1 میلی متر می باشد. لوله های گرد با گیره به ستون ها متصل میشوند.

     - ضربدری بام : این قاب پنجره در روی بام ثابت می شود و مشخصات ابعادی آن مشابه ضربدری ایستاده

می باشد : مورب ها 2/0 x  25 ф میلی متر و افقی ها 5/1x   60 ф میلی متر

  - تقاطع های افقی : قسمت های افقی پنجره ها بین تیرهای افقی قرار می گیرند. همانگونه که شما می توانید در شکل ببینید، مورب ها در وسط بهم متصل شده اند. لوله های وسط دارای قطر 5/1 x 60 ф میلی متر با یک سوراخ در وسط آن می باشد.

 لولاها در وسط متصل می شوند. در کنج ها لوله ها متصل به قطعات کوچکی است که خود آنها به کمک گیره به پایه ستون ها ثابت شده اند.

 - استحکام جانبی : استحکام جانبی توسط تیرهای سقفی تامین می شود. تیرها بطور مطمئن به ستون ها متصلند و با این وجود همچنین تیرهای قوی تر در کنارها پایداری بیشتری را بدست می دهد.

هـ - سیستم تهویه بام

سیستم تهویه بام شامل راه های ممکن مختلف هوارسانی می باشد. همه بام ها میتواند در سرتاسر طولشان و  درهمه طول گلخانه کاملاً باز شوند. بیشترین میزان باز شدن 1200 میلی متر است.

- انتخاب اول

همه بام ها کاملاً بسته  شود. در بارندگی هیچ آبی داخل نمی شود، چرا که پروفیل های بام آب را بسمت کانال زهکش بام هدایت می کند. توری پشه بند نیز به آب بندی درزها کمک می کند.

    - انتخاب دوم و سوم

درپوش بام را در خلاف جهتی باز نمائید که درپوش دیگر گشوده شده است. این موضوع یک مزیت بزرگ دارد. باد و بنابر این هوای تازه در یک جهت وارد می شود، در همین حال درپوش دیگری بام جهت تخلیه هوای گرم به کار می رود. همانطور که گفته شد هوا با فشار خارج می شود. این موضوع تهویه و تعویض ثابت هوا را میسر می نماید.

و – نصب پلاستیک

این کار داخل یک شیار طراحی شده ویژه و به کمک نوار pvc که داخل شیار فرستاده می شود، صورت میگیرد. به شکل زیر توجه فرمائید. پلاستیک به فرم و شکل سطح مقطع نوار  pvc و کانال در آن جا زده می شود. بعد از آن پلاستیک جهت تعویض میتواند دوباره از گیره فوق بیرون آورده شود. کانال فرم خود را از دست نمی دهد و نوار pvc نیز قابل استفاده مجدد می باشد.

پلاستیک به فرم و شکل سطح مقطع نوار  pvc و کانال در آن جا زده می شود. بعد از آن پلاستیک جهت تعویض میتواند دوباره از گیره فوق بیرون آورده شود. کانال فرم خود را از دست نمی دهد و نوار pvc نیز قابل استفاده مجدد می باشد.

ذ- پیچ نمودن

همه پیچها از جنس کرمی 8/8 می باشد. مهره ها نیز از جنس کرمی 8/8 است. بجز واشرها . همه پیچ ها به طول های مختلف و قطر 8 و 10 و 12 می باشند. پیچ های خودکار قطر 5/5 نیزخیلی جاها به کار میرود. (استاندارد DIN958 و DIN9021 و DIN933 و DIN931 )

ح- گالوانیزه نمودن

همه لوله هائی که جوشکاری نمی شوند گالوانیزه هستند. (استاندارد DIN2394-95 ) قطعاتی که جوشکاری و پرداخت می شوند گالوانیزه گرم عمیق شده اند. (استاندارد NBN و ISO1461 )

ط- خروجی زهکش

زهکش در قسمت انتهائی آن به یک کف خواب (نازل خروجی) محکم می شود.  ناودانی عمودی پس از آن و سایر قسمت های زهکش و فاضلاب به عهده مشتری می باشد.

ی- توری پشه بند

توری پشه بند با حلقه های نگهدارنده وسطی آن توسط فرماکو ارائه میشود.

ق- سیستم محرک

- موتورها : یکی از موتورها جهت تهویه در یک جهت و موتور دیگری در جهت بعدی. این ها به گیربکس(جعبه دنده) کاهش دور 300 نانو متر به 2/5 دور در دقیقه کاهش می یابد.

- جعبه دنده حلزونی : این جعبه دنده نیز ارائه شده است. بر هر درپوش بام یک جعبه دنده کاهش دور حلزونی یک به سی در بام و یک جعبه دنده حلزونی یک به یک بر روی تیر می باشد. آخرین آن به کمک یک لوله

 ( شافت ) قطری به موتور متصل می شود.

- اهرم های دندانه دار :

طول 1043 میلی متر

پروفیل 30 x 25 x 30

ضخامت 3 میلی متر

نوع دندانه دار

- یاتاقان دندانه دار

این یکی از اجزاء آهن ریخته گی شده دندانه دار است که بصورت مطمئن

می تواند به لوله متصل ( درگیر ) شود. یاتاقان دندانه دار داخل پوشش های گرد پلاستیکی می لغزد. این عضو همچنین با چرخی که قادر است یاتاقان دندانه دار روی آن بلغزد، نیز محکم میشود.

- لوله ( شافت ) محرک

این یک لوله گالوانیزه سبک 5/2 x 5/33 میلی متر است که به کمک یک حلقه برنزی کوچک به پوشش های صفحه هدایت میشود.

ل- توری پشه بند

این توری با استفاده از نوار pvc که با فشار، داخل یک کانال توپی شکل ( گرد ) کوچک جا زده می شود به بالای درپوش متصل می شود.

م- پوشش دیواره ها:

      دیواره های گلخانه توسط پوشش پلاستیک پلی اتیلن پوشیده می شوند.

ن – پوشش سقف:

پلاستیک سه لایه 200 میکرونی ( µm ) روی بام قرار دارد. این پلاستیک همچنین دارای سطح ضد بخار می باشد (Anti Fog) و 5درصد اشعه UV را جذب می نماید.

نیز پوشش سقف از نوع سه لایه

می باشد.

ز- در ها

دو درب با چهار چوب آلومینیومی که با یک لایه پلاستیک توسط گیره L مانند بدان متصل است ساخته میشود. پهنای استاندارد 4 متر است. ارتفاع در 2/4 متر است.
