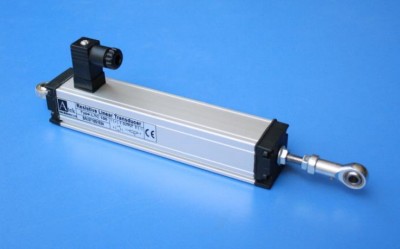

خط کش سری LTC از نوع اهمی و مناسب اندازه گیری تا طول 1000 میلیمتر است .  این خط کشها در اندازه های

50 – 75 – 100 – 125 – 150 – 175 – 200 – 225 – 250 – 275 - 300 – 325 – 350 - 360 -375 – 400 – 450 – 500 – 550 – 600 – 650 – 700 – 750 – 800 – 900 - 1000

میلیمتر قابل ارائه است .این خط کش دارای عمر طولانی معادل یکصد میلیون بار حرکت می باشد .و می تواند با حد اکثر سرعت پنج متر بر ثانیه کار نماید. دارای بلبرینگ دو قلو جهت حرکت شفت بوده و ولتاز تغذیه این خط کش می تواند حد اکثر 42 ولت باشد بعبارت دیگر این خط کش در مدارات با تغذیه پنج ، ده ، دوازده و بیست و چهار ولتی براحتی قابل استفاده است . مقطع پروفیل این خط کش مربع با ابعاد 33 در 33  میلیمتر است . نصب این خط کش بوسیله دو قرقری بدون لقی (BACKLASH ) است که در دوسر آن نصب شده و بعد نصب می تواند از منهای سی تا مثبت سی درجه انحراف را تحمل نماید همچنین این خط کش می تواند در محیطی با دمای منهای سی درجه سانتیگراد تا یکصد درجه سانتیگرد کار نماید . اندازه گیری در این خط کش از نوع پتانسیومتری است و بصورت مطلق (ABSOLUTE) است (با قطع و وصل برق موقعیت خود را می شناسد).

یکی از محصولات پر کاربرد شرکت اتک سنسور می باشد. وقتی شافت این خط کش را بیرون می کشیم سیگنال خروجی از خط کش تغییر می کند و نمایشگر مقدار جابجایی را نشان می دهد . این کالا در پرس ها –ماشین آلات سنگ بری –کنترل کشش Tension Control– اره نواری –دستگاه ترانسفر -در های اتوماتیک – مخازن –تزریق – و غیره کاربرد دارد . خط کش های اهمی در مدلهای گوناکون و تا یکصد میلیمتر تولید می گردد (جهت مشاهده مدلهای دیگرLT,  LTM , LTP , LTR    اینجا کلیک کنید ). نمایشگرهای ALP44 - ALP94 - ALP77 مناسب اتصال به این خط کش ها هستند و میتوانند ضمن نمایش مقدار جابجایی ؛ رله های خروجی خود را تحریک و به ماشین فرمان ارسال کنند و یا توسط کابل RS232 به کامپیوتر یا پی ال سی PLC اتصال یابد.

این خط کش در سه نوع خروجی پتانسیمتری یا اهمی ( پنج و یا ده کیلو اهم) ، جریانی (چهار تا بیست میلی آمپر 4-20mA) وخروجی ولتاژی (صفر تا ده ولت  0-10 volt ) قابل ارائه است.

جهت دریافت دیتاشیت نوع پتانسیومتری اینجا potentiometricونوع جریانی اینجا  (4-20 mA ) ونوع ولتاژی( 0 – 10 volt) اینجا کلیک کنید.

جهت معرفی خط کش های اهمی یک فیلم فارسی تهیه کرده ایم و بعلت محدودیت سرعت دانلود آن را با دو کیفیت متفاوت تقدیم میکنیم .برای دریافت فیلم با کیفیت بالا ( حجم 43مگ ) اینجا و برای دانلود فیلم با کیفیت کمتر ( 17 مگ ) اینجا کلیک کنید.
