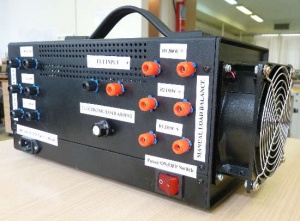

مشخصات دستگاه بار الكترونيكي جريان DC

بار الكترونيكي مناسب جهت انجام تست انواع باتري مبدل هاي DC به DC و AC به DC مانند انواع آداپتور‌هاي سوئيچينگ و كانورتور هاي جريان مستقيم، مي‌باشد.

ترمينال برق DC آداپتور و يا باتري كه قصد بارگذاري و تست آن را داريد، فقط به ترمينال‌هاي مخصوص ورودي DC بار الكترونيكي، با توجه به علامت + و -  و به كمك سيم رابط موزي يا سوسماري متصل نماييد.

حتماً هنگام استفاده بار الكترونيكي را به كمك كابل برق پاوري به برق شهري متصل نماييد و كليد دو وضعيتي 0 يا 1  جلوي دستگاه را به منظور روشن نمودن و تغذيه خود دستگاه، در حالت 1 قرار دهيد.

هنگامي كه از دستگاه بار الكترونيكي استفاده مي‌نماييد اطراف آن را تا حد امكان خالي نموده و از پوشاندن فن‌هاي مكش و دمش دو سمت دستگاه خودداري نماييد، تا امكان استفاده از حداكثر توان با حداقل تغييرات جريان بوجود آيد.

ولوم متغيير كوچك زير ترمينال‌هاي مخصوص اتصال برق DC آداپتور و يا باتري، به منظور تنظيم دقيق جريان مد نظر شما جهت بار گذاري بين صفر تا 15 آمپر و با رنج 0.1 آمپر مي‌باشد. براي اين منظور پيچ ولوم نامبرده را به منظور كاهش و افزايش جريان بارگذاري به ترتيب در جهت خلاف عرقبه هاي ساعت و در جهت عقربه‌هاي ساعت بچرخانيد.

به دليل بالا بودن محدوده ولتاژ كاري داراي سه رنج مقاومت بار به توان‌هاي 150 وات، 200 وات و 250 وات مي‌باشد كه مي‌توان توسط سيم رابط موزي يا سوسماري اين مقاومت‌ها را سري يا موازي نمود و بهترين حالت جريان و توان را انتخاب نمود.

اين بار الكترونيكي در جريان تنظيم شده داراي دقت 01/0 ± آمپر مي‌باشد.

محدوده ولتاژ DC كه ميتوان به اين دستگاه متصل نمود بين صفر تا 60 ولت DC مي‌باشد.

حدأكثر جرياني كه مي‌توان از اين دستگاه عبور داد  15 آمپر DC مي‌باشد.

حدأكثر توان تلفاتي با توجه به سري نمودن هر سه مقاومت جمعاً 600 وات مي‌باشد.
