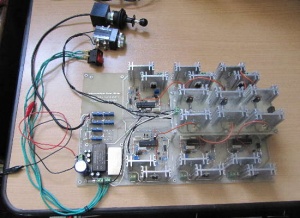

مشخصات دستگاه كنترل كننده اهرم بالابر

كنترل كننده اهرم متناسب با اهرم‌هاي شركت Telemecanique، دو جهتي و چهار جهتي طراحي شده است.

اما مي‌توان از اين دستگاه جهت كنترل اهرم‌هاي توليد ديگر شركت‌ها با مشخصات الكتريكي مشابه اهرم‌ شركت Telemecanique استفاده نمود.

كنترل كننده اهرم را با اتصال برق جريان DC با ولتاژي بين محدوده ولتاژ 18 تا 36 ولت به ترمينال‌هاي مخصوص ورودي DC دستگاه، با توجه به علامت + و -  و به كمك سيم رابط سوسماري متصل نماييد.

از برخودر براده فلزات و يا پيچ گوشتي فلزي با قسمت‌هاي لخت مدارات الكترونيكي جلو گيري نماييد.

از نصب برد الكترونيكي اين دستگاه در محل هايي كه امكان ريزش آب و يا مايعات بر روي آن وجود دارد جداً خودداري نماييد و تا حد امكان آنرا درون يك جعبه با IP بالا (داراي آب بندي) نصب نماييد.

كليد دو وضعيتي 0 يا 1  جلوي دستگاه را به منظور روشن نمودن و تغذيه خود دستگاه در حالت 1 قرار دهيد.

اين كنترل كننده قابليت كنترل همزمان يك اهرم چهار جهته و يك اهرم دو جهته به منظور فرمان باز و بسته نمودن 6 شير برقي در 6 جهت را دارا مي‌باشد.

همچنين با توجه به تنظيم دستي زاويه هر يك از اهرم‌ها نسبت به خط عمود محور  اصلي آنها در چهار مرحله ميزان باز و بسته شدن شير‌هاي مرتبط را كنترل مي‌نمايد، كه اثر متناسب آن بر سرعت حركت بالابر ملموس مي‌باشد.

حدأكثر جرياني كه مي‌توان از ترمينال مربوط به شير برقي اين دستگاه عبور داد  بسته به ولتاژ كار و مقدار اهمي سيم پيچ شير برقي متفاوت و قابل تنظيم مي‌باشد.

به منظور جلو گيري از سرويس و نگهداري شيلنگ‌هاي روغن بالابر، يك كنترل كننده و ترمينال مخصوص جهت نصب شير برقي اصلي روغن در نظر گرفته شده است.

به منظور جلو گيري از سرويس و نگهداري لغي جك‌ها و قسمت‌هاي مكانيكي بالابر، اين دستگاه مجهز به سيستم هوشمند شروع به حركت نرم و توقف نرم بوده و از شدت ضربه‌هاي وارده به بالابركه از حركت سريع اهرم‌هاي كنترل حركتي ناشي  مي‌شود ، بطور قابل توجهي مي‌كاهد.
